Ley del
enfriamiento de Newton
|
||
| En esta página, se simula una experiencia de laboratorio poco usual, la medida del calor específico de un cuerpo metálico empleando la ley del enfriamiento de Newton. Para ello, tenemos que conocer el calor específico de un cuerpo de las misma forma y dimensiones que tomamos como referencia.
Ley del enfriamiento de Newton

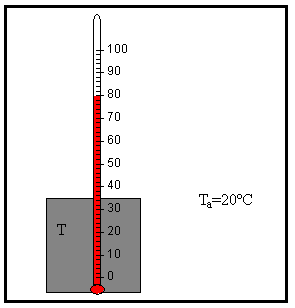

Donde a es el coeficiente de intercambio de calor y S es el área del cuerpo. Si la temperatura T del cuerpo es mayor que la temperatura del medio ambiente Ta, el cuerpo pierde una cantidad de calor dQ en el intervalo de tiempo comprendido entre t y t+dt, disminuyendo su temperatura T en dT. dQ=-m·c·dT donde m=r V es la masa del cuerpo (r es la densidad y V es el volumen), y c el calor específico. La ecuación que nos da la variación de la temperatura T del cuerpo en función del tiempo es
o bien,
Integrando esta ecuación con la condición inicial de que en el instante t=0, la temperatura del cuerpo es T0.
Obtenemos la relación lineal siguiente.
Despejamos T
Medida del calor específico de una sustanciaEn la deducción anterior, hemos supuesto que el calor específico c no cambia con la temperatura, manteniéndose aproximadamente constante en el intervalo de temperaturas en la que se realiza el experimento. Si medimos la temperatura del cuerpo durante su enfriamiento a intervalos regulares de tiempo, y realizamos una representación gráfica de ln(T-Ta) en función de t, veremos que los puntos se ajustan a una línea recta, de pendiente –k.
Podemos medir el área S de la muestra, determinar su masa m=r V mediante una balanza, y a partir de k calculamos el calor específico c. Pero tenemos una cantidad desconocida, el coeficiente a , que depende de la forma y el tamaño de la muestra y el contacto entre la muestra y el medio que la rodea. Sin embargo, para varias sustancias metálicas en el aire, a tiene el mismo valor si las formas y los tamaños de todas las muestras son idénticas. Así, se puede determinar a para una sustancia metálica de calor específico conocido y luego, emplear este valor para determinar el calor específico de otra sustancia metálica de la misma forma y tamaño. En la experiencia simulada, la forma de las muestras ensayadas es cúbica de lado d. El área de las caras de un cubo es S=6d2 y su volumen V=d3. La expresión de la constante k será ahora
La muestra que nos va a servir de referencia es el Aluminio cuya densidad es rAl=2700 kg/m3 y calor específico cAl=880 J/(K·kg).
Como el valor de a es el mismo. El valor del calor específico desconocido cx lo podemos obtener a partir de la siguiente relación.
ActividadesEn primer lugar, tenemos que elegir el Aluminio como sustancia de referencia en el control selección titulado Material. Introducimos los siguientes datos:
Se pulsa en le botón titulado Empieza La temperatura ambiente se ha fijado en el programa interactivo, Ta=20ºC. En la parte izquierda, se observa un cubo de aluminio y un termómetro que indica su temperatura. En la parte derecha del applet, se observa la evolución de su temperatura T a lo largo del tiempo t. Se toman medidas de la temperatura cada 50 s. Estas medidas se guardan en el control área de texto situado a la izquierda del applet. Una vez que se han tomado todas las medidas se pulsa en el botón titulado Gráfica. Se representa en el eje vertical ln(T-T0), y en el eje horizontal el tiempo t en s. Se representan los datos "experimentales" mediante puntos y la recta que ajusta a estos datos. El programa interactivo calcula y muestra el valor de la pendiente kAl. Anotamos el valor de la pendiente, kAl, la densidad del Aluminio rAl=2700 kg/m3, y el calor específico del Aluminio cAl=880 J/(K·kg) Tomamos ahora una muestra de otro metal de las mismas dimensiones seleccionándolo en el control de selección titulado Material. Pulsamos el botón titulado Empieza. Observamos la evolución de su temperatura T en función del tiempo t. Cuando se ha acabado de tomar los datos, se pulsa en el botón titulado Gráfica. Apuntamos el valor de la pendiente de la recta kx y el valor de la densidad del material rx. Para obtener el valor del calor específico de muestra metálica cx aplicamos la fórmula
Ejemplo: Determinar el calor específico del Hierro conocido el calor específico del Aluminio.
|
|

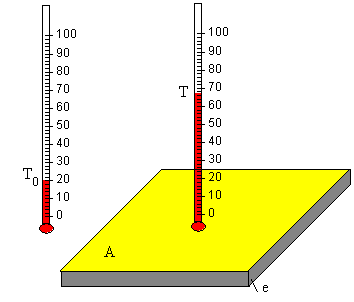

Se calienta una placa expuesta al SolConsideremos una placa de área A y espesor e, que está a la temperatura ambiente T0. La superficie de la placa de área A está pintada de negro. En un instante dado, se expone al Sol que ilumina la placa con una intensidad constante de I W/m2. Vamos a determinar la evolución de la temperatura T de la placa a medida que transcurre el tiempo.
Supondremos que la superficie de la placa pintada de negro absorbe toda la energía solar que recibe, en cada segundo I·A Supondremos aplicable la ley de enfriamiento de Newton, por lo que la placa pierde en cada segundo una energía αS(T-T0) donde T es la temperatura de la placa, S es el área de la placa en contacto con el ambiente y α es un parámetro a determinar experimentalmente. La variación de la temperatura T de la placa con el tiempo se obtiene integrando la ecuación diferencial de primer orden
donde m=ρAe es la masa de la placa y c es el calor específico y ρ la densidad del material que está hecha la placa.
Integramos la ecuación diferencial de primer orden con la condición inicial siguiente: en el instante t=0, la temperatura de la placa es T0.
Al cabo de un tiempo muy grande t→∞ la placa alcanza la máxima temperatura T∞. Enfriamiento de la placaAl cabo de un cierto tiempo t, la placa alcanza una temperatura Tf y en ese momento, se deja de iluminar, la placa se enfría. La ley de enfriamiento de Newton es
Resolvemos la ecuación diferencial con la siguiente condición inicial: en el instante t=0 (ponemos el contador de tiempo a cero), la temperatura de la placa es Tf T=T0+(Tf-T0)exp(-kt) La temperatura disminuye exponencialmente con el tiempo hasta que en un tiempo muy grande t→∞ la temperatura de la placa se iguala a la temperatura ambiente T0. Las ecuaciones calentamiento y enfriamiento de la placa son similares a las de la carga y descarga de un condensador. ActividadesSe introduce
Se pulsa el botón titulado Empieza La placa se calienta e incrementa su temperatura durante 20 minutos=1200 s hasta alcanzar la temperatura final Tf. Después se deja de iluminar la placa y esta se enfría. En color rojo se dibuja la curva de calentamiento y en color azul la de enfriamiento. La línea de puntos de color rojo es la asíntota horizontal T∞ de la curva que describe el calentamiento de la placa. Ejemplo:
Se ilumina la placa, al cabo de 1200 s alcanza una temperatura de Tf=71.3 ºC Se deja de iluminar la placa, se pone el contador de tiempo a cero, y al cabo de t=1000 s la temperatura ha bajado a 23.2 ºC Conocida la temperatura inicial Tf =71.3º y al cabo de un tiempo t=1000 s, T=23.2 durante el enfriamiento calculamos la constante k. T=T0+(Tf-T0)exp(-kt) 23.2=20+(71.3-20)exp(-k·1000)
La máxima temperatura que alcanza la placa cuando se ilumina indefinidamente t→∞ es
|
Panayotova S. An undergraduate experiment on thermal properties. Eur. J. Phys. 8 (October 1987) pp. 308-309
Gil S., Mayochi M., Pelliza L. J., Experimental estimation of the luminosity of the Sun. Am. J. Phys. 74 (8) August 2006, pp. 728-733
