Las trayectorias del movimiento resultante de componer dos M.A.S. de direcciones perpendiculares se denomina figuras de Lissajous, tales trayectorias dependen de la relación de frecuencias angulares wx/wy y de la diferencia de fase.



Medida del desfase entre dos señales

Componemos dos MAS de direcciones perpendiculares y de la misma frecuencia angular w, desfasados d . Supondremos que ambas señales tiene la misma amplitud A.

x=A·sen(w ·t)
y=A·
sen(w ·t+d )

La trayectoria como podemos comprobar es una elipse.

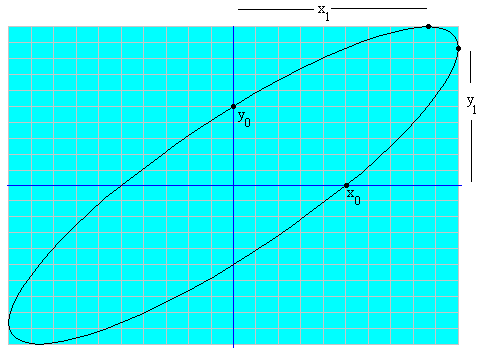

La medida de la intersección de la elipse con los ejes X e Y nos permite medir el desfase d , entre dos señales x e y.


  1. Intersección con el eje Y

Cuando x=0, entonces w ·t=0, ó p .

y0=A·send
y0=A·sen(p +d )=-A·send

Si medimos en la parte positiva del eje Y, tendremos que  sen d = y0/A

En la pantalla del "osciloscopio" el eje X y el eje Y está dividido en 20 partes, cada división es una unidad.

Ejemplo: en la figura, A=10, e y0=5, el desfase d =30º, ó mejor d =p/6

  1. Intersección con el eje X

Cuando y=0, entonces w ·t=-d , ó p -d .

x0=-A·send
x0=A·sen(p -d )=A·send

Ejemplo: en la figura, A=10, e x0=5, el desfase d =30º, ó mejor d =p/6

  1. Intersección con x=A el borde derecho de la pantalla del "osciloscopio"

A=A·sen(w ·t) por lo que w ·t=p/2

y1=A·sen(p/2+d )=A·cosd

Ejemplo: en la figura A=10 y y1=8.75, el desfase d » 30º, ó mejor d =p/6

Podemos comprobar que se obtiene la misma trayectoria con el desfase 30º y 330º y también con 150º y 210º. Pero podemos distinguir el desfase 30º de 150º, por la orientación de los ejes de la elipse.



Medida de la frecuencia

Componemos dos MAS de direcciones perpendiculares y de distinta frecuencia angular wx, y wy .Supondremos que ambas señales tiene la misma amplitud A y el desfase d puede ser cualquier valor

x=A·sen(wx·t)
y=A·
sen(wy·t+d )

La relación de frecuencias angulares se puede obtener a partir del número de tangentes de la trayectoria en el lado vertical y en el lado horizontal.


Ejemplo: en la figura



Actividades

Se introduce

  • la frecuencia angular del primer M.A.S, wx,
  • la frecuencia angular del segundo M.A.S, wy
  • la diferencia de fase (en grados) entre los dos M.A.S, d

Se pulsa el botón titulado Nuevo

Lissajous aparecerá en un explorador compatible con JDK 1.1.
